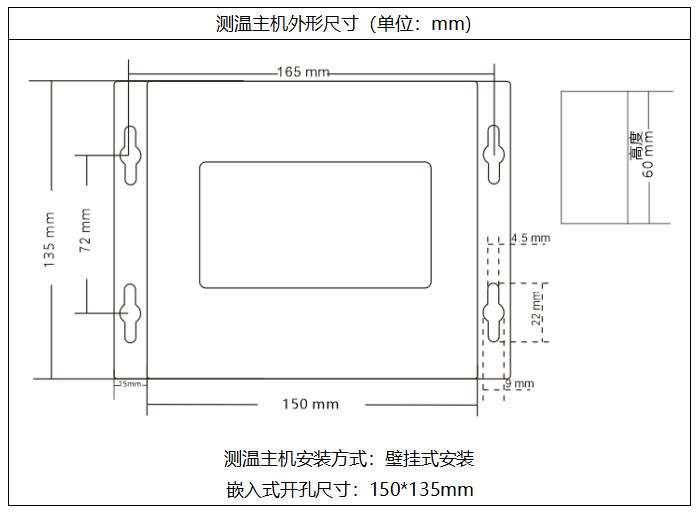

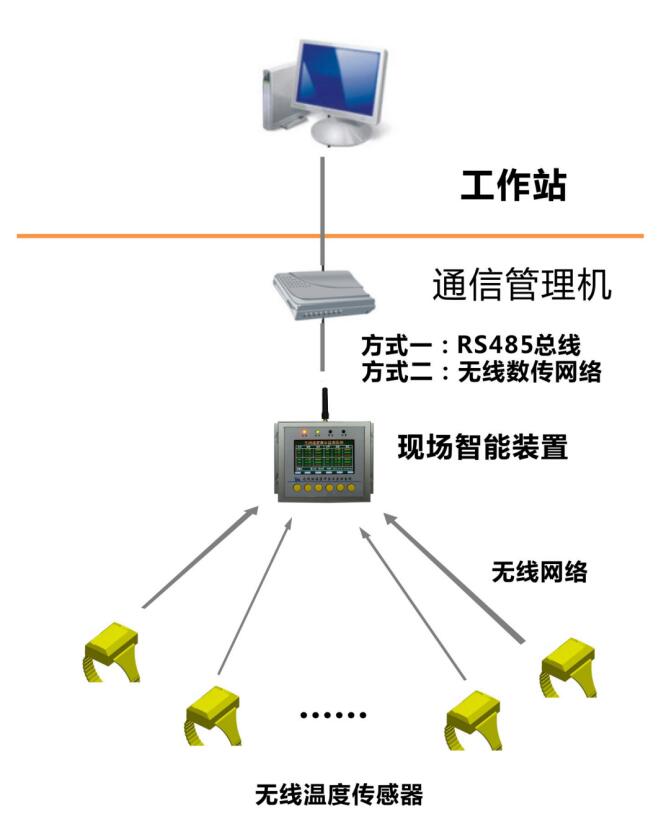

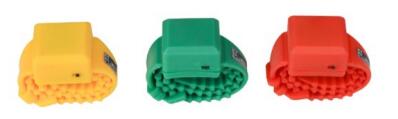

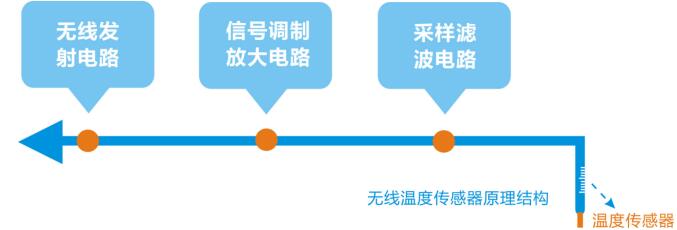

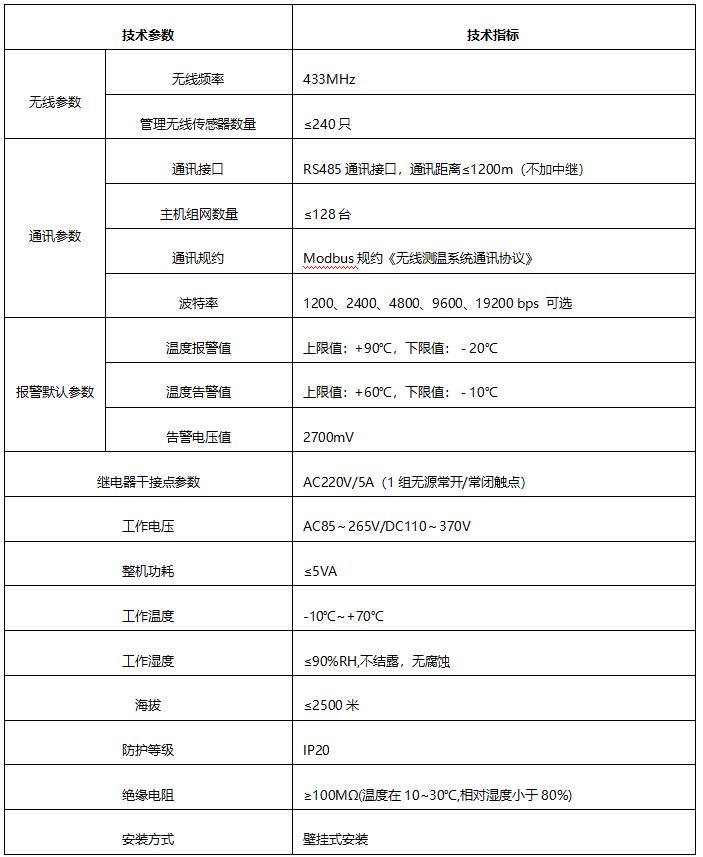

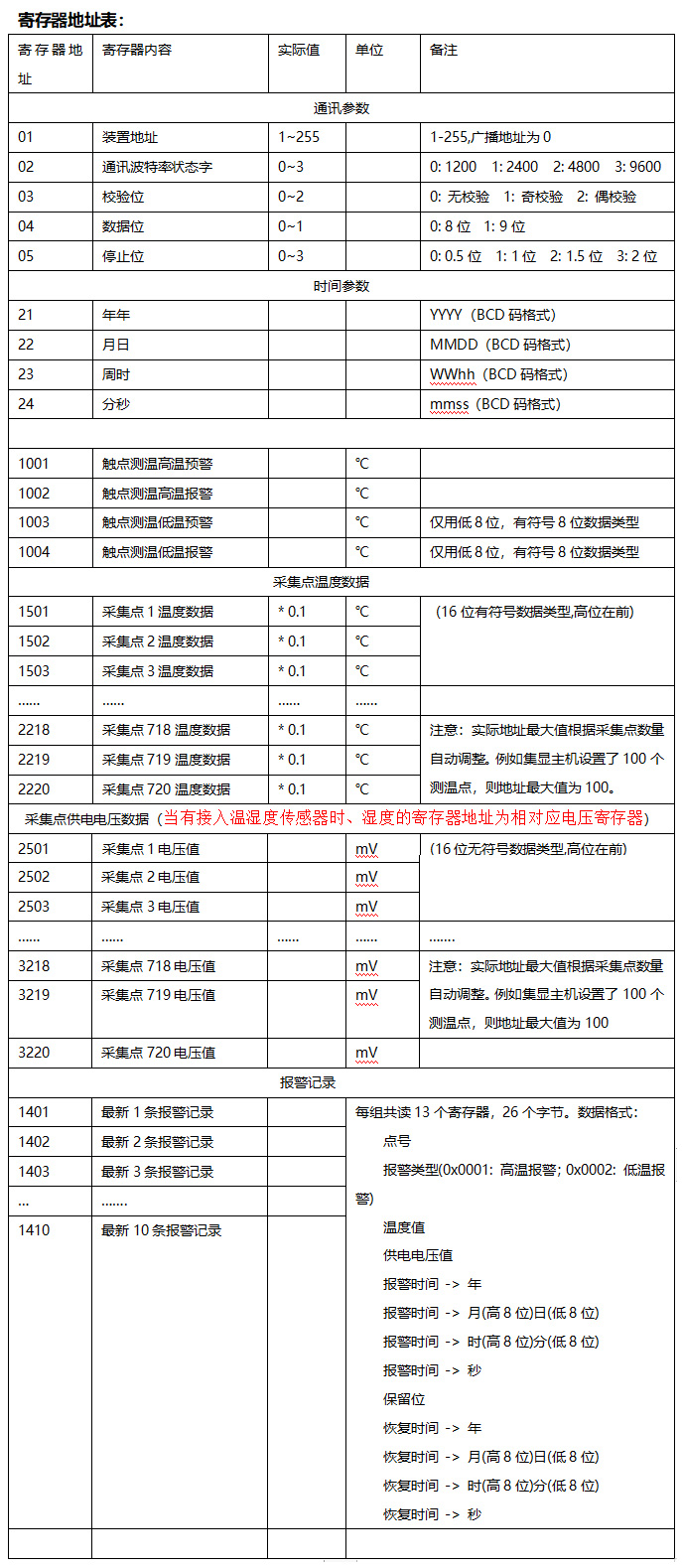

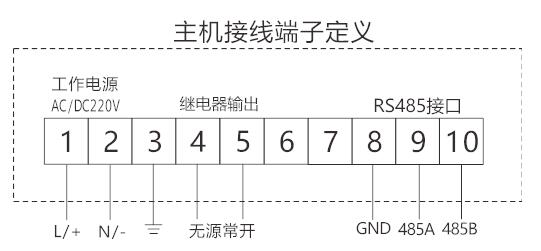

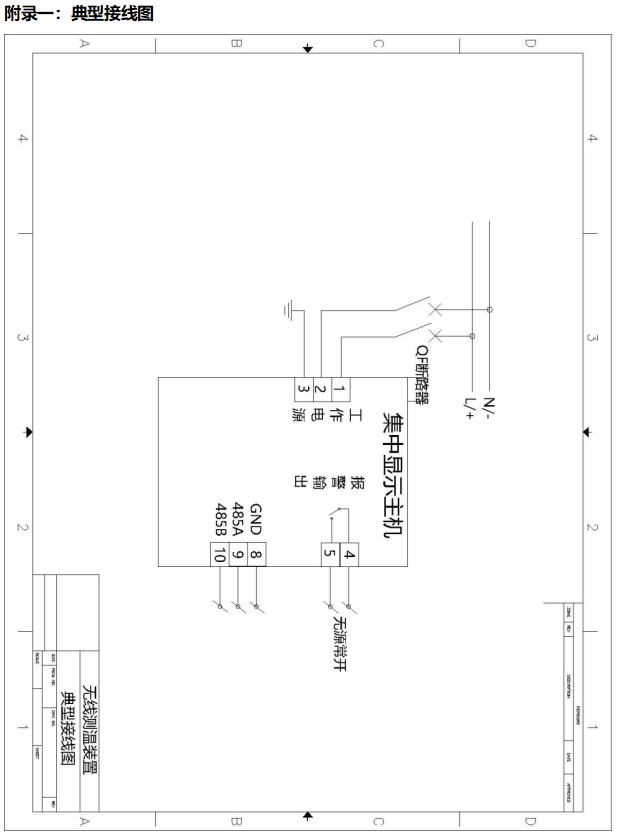

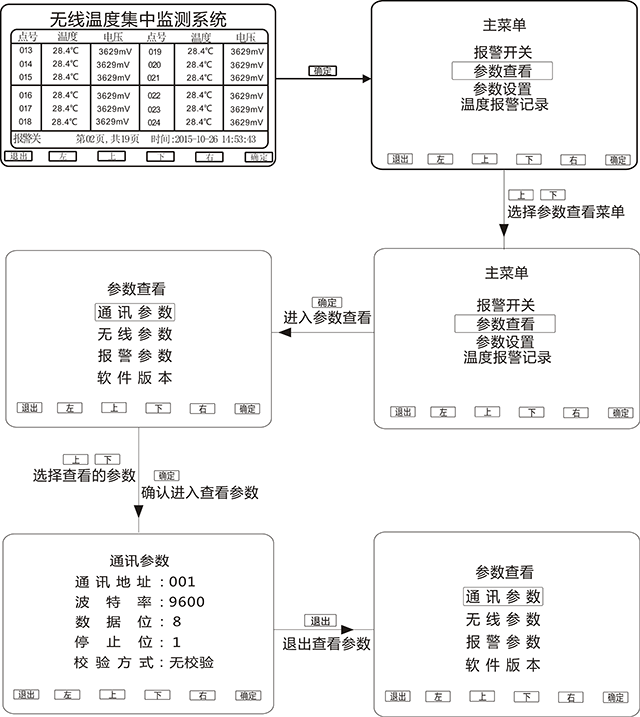

無線溫度傳感器（有源）

參數

溫度測量范圍：-25～+125℃

測量精度：±1℃

溫度采樣頻率：默認1分鐘

無線頻率：433MHz

無線傳輸距離：≤200米（433MHz）

電池使用壽命：8年

安裝方式：捆綁式

外形尺寸：主體尺寸：38mm*35mm*24mm，表帶總長：385mm

傳感器類型

參數介紹

無線溫度傳感器（無源）

傳感器結構：

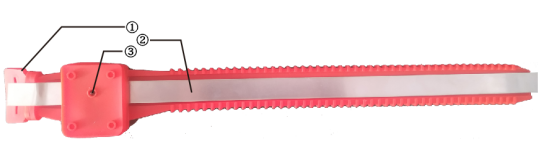

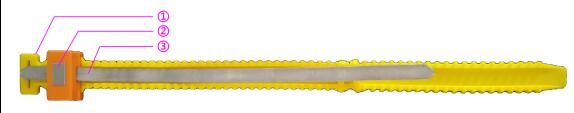

①硅膠表帶  ：模塊主體

②取電合金片：用于感應取電

③傳感器溫度探頭 ：貼緊被測溫部位，檢測測溫部位溫度

參數

溫度測量范圍：-25～+125℃

測量精度：±1℃

溫度采樣頻率：默認10秒

無線頻率：2.4GHz/433MHz

無線傳輸距離：≤10米（2.4GHz）/≤200米（433MHz）

工作電源：感應取電

啟動電流：>8A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）

安裝方式：捆綁式

主體尺寸：46mm*35mm*21mm，表帶總長：380mm

安裝部位

移開式高壓開關柜：母排， 靜觸頭，電纜搭接等部位。

固定式高壓開關柜：母排， 隔離刀閘，電纜搭接等部位。

安裝

第一步：預計安裝部位長度，把取電合金片對折1到2次。

無線溫度傳感器（無源）

第二步：把折好的取電片插入傳感器。

第三步：將模塊纏繞在取電部位（電流主路），并拉緊折疊兩側的合金片，然后把尾部反折過來，壓緊。

第四步：用硅膠表帶包住取電片，并綁緊。模塊緊貼被測部位

安裝如圖：

傳感器類型

參數介紹

微型無源無線溫度傳感器（表帶式）

傳感器結構：

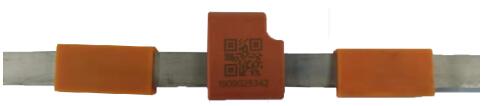

① 硅膠表帶：模塊主體

② 后蓋片：感應溫度

③ 取電合金片：用于感應取電

參數

溫度測量范圍：-25～+125℃

測量精度：±1℃

溫度采樣頻率：默認最低20秒（可定制）

無線頻率：433MHz

無線傳輸距離：≤200米（空曠距離）

工作電源：感應取電

啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）

安裝方式：捆綁式

主體尺寸：35mm*21mm*15mm（表帶總長390mm）

安裝部位

移開式高壓開關柜：母排， 靜觸頭，電纜搭接等部位。

低壓柜：出線樁頭、斷路器進出線端。

固定式高壓開關柜：母排， 隔離刀閘，電纜搭接等部位。

低壓開關柜：空開進線、出線、電纜出線等部位。

安裝

第一步：預計安裝部位長度，取合適長度穿過模塊。

微型無源無線溫度傳感器（表帶式）

第二步：將模塊纏繞在取電部位（電流主路），讓取電片

重疊后，用表帶包住取電片并綁緊，模貼緊被測部位。

傳感器類型

參數介紹

微型無源無線溫度傳感器

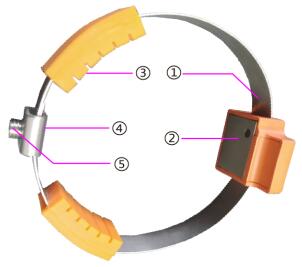

傳感器結構：

④ 取電合金片：用于感應取電

⑤ 后蓋片：感應溫度

⑥ 軟硅膠：加深連接強度

⑦ 連接頭：連接取單片雙頭

⑧ 螺絲：固定取電片

參數

溫度測量范圍：-25～+125℃

測量精度：±1℃

溫度采樣頻率：默認最低20秒（可定制）

無線頻率：433MHz

無線傳輸距離：≤200米（空曠距離）

工作電源：感應取電

啟動電流：>5A（滿足國家能源行業標準NB/T 42086-2016規定的啟動電流 : 不大于0.05倍一次額定電流（大于400A）或20A）

安裝方式：捆綁式

主體尺寸：26mm*22.5mm*10mm

安裝部位

移開式高壓開關柜：母排， 靜觸頭，電纜搭接等部位。

低壓柜：出線樁頭、斷路器進出線端。

固定式高壓開關柜：母排， 隔離刀閘，電纜搭接等部位。

低壓開關柜：空開進線、出線、電纜出線等部位。

安裝

第一步：預計安裝部位長度，取合適長度穿過模塊；把取

電片跟軟硅膠插入傳感器（軟硅膠有波紋的一面朝下跟感

應溫度位置一致）

第二步：將模塊纏繞在取電部位（電流主路）讓測溫點位接觸到要測溫部位，并拉緊兩側的合金片；然后把兩頭到卡扣底下重疊。用內六角擰緊螺絲。

    安裝完整如下圖：

傳感器類型

參數介紹

無線溫度傳感器（戶外）

參數

溫度測量范圍：-25～+125℃

測量精度：≤±1℃

溫度采樣頻率：變化≤2℃時，5分鐘發送1次；

變化>2℃時，1分鐘發送1次，

無線頻率：433MHz

無線傳輸距離：≤200米

電池使用壽命：8年

安裝方式：捆綁式

主體尺寸：60mm*45mm*25mm，總長：105mm

安裝

鏍栓固定

安裝部位

戶外隔離刀閘、穿墻線夾套管接頭、變壓器進出樁頭、戶外軟連接銅排搭接

傳感器類型

參數介紹

無線環境溫濕度傳感器（選配）

參數

工作環境：-20℃～80℃

溫度測量范圍：-40℃～125℃

濕度測量范圍：0 %RH～100 %RH

溫度測量精度：±1℃

溫濕測量精度：±2 %RH

測量方式：數字式溫濕度傳感器

采樣頻率：默認5min 可定制

無線頻率：433MHz

無線傳輸距離：≤200米

電池使用壽命：8年

主體尺寸：65mm*45mm*28mm

安裝

導軌安裝
